Le panneau simple de porte de peau laminent à froid former la largeur de machine de 400mm à 600mm

5 tonnes Uncoiler hydraulique

1. Cadre de machine : structure de soudure avec le lastingtreatment de tir

2. Description : Mettez la bobine au mandrin, le cylindre hydraulique serrera la bobine.

3. Mettez en marche la machine, le moteur conduira le mandrin au début, puis la tôle d'acier sera libérée à la mise à niveau

4. Bobine de libération électrique, expansion hydraulique, tension

5. Capacité de poids : 5 tonnes

6. Identification : 508mm

7. Puissance de moteur : 5,5KILOWATTS

8. Puissance de circuit hydraulique : 4KILOWATTS

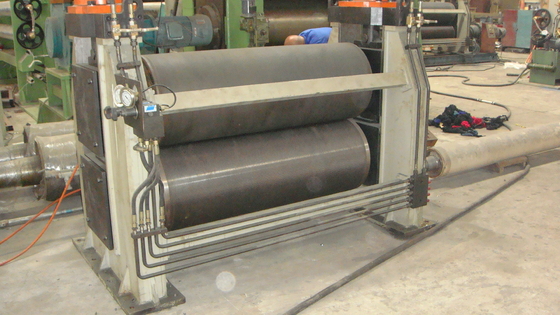

2). Rouleau 7 nivelant la machine

1. Pincement de 2 rouleaux alimentant, mise à niveau de 7 rouleaux
2. mise à niveau du diamètre de rouleau : environ Φ 90millimètres
3. Mise à niveau du matériel de rouleau : haute catégorie 40Cr
4. Traitement thermique de niveler le rouleau : la Salut-fréquence extérieure éteignent le traitement
5. Mise à niveau de la puissance de moteur : 4KILOWATTS

3). Machine de alimentation servo

1. Puissance de moteur servo : 3KW
2. Marque de moteur servo : YASKAWA (JAPON)
3. Pour exiger exactement introduisez la feuille dans la poinçonneuse selon le programme d'ensemble

4). Machine de perforation hydraulique

1. Le poinçon meurent : Mouvements Cr12, éteignant le processus
2. Le poinçon meurent taille : selon le dessin
3. Puissance de poinçon : 15KW
4. Poinçon commandé par le PLC

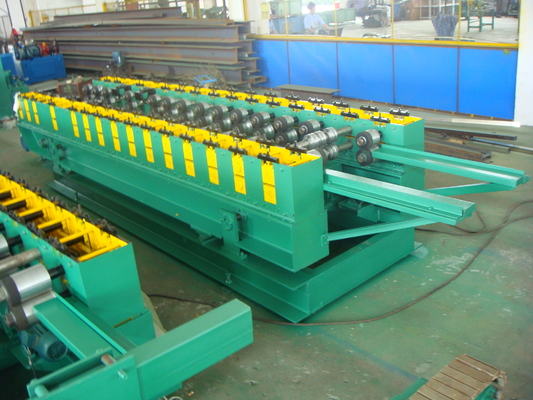

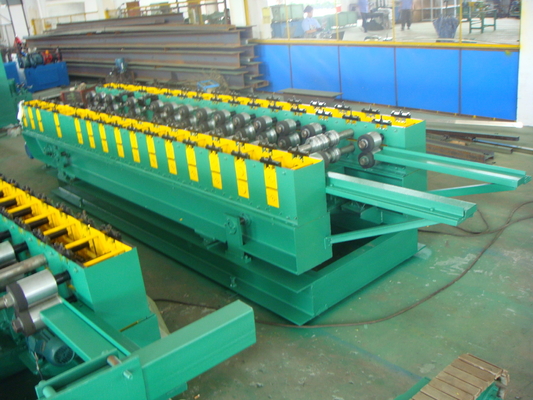

5). Petit pain principal de chemin de câbles formant la machine

1. Formation de l'épaisseur matérielle : 1.5-2.5mm
2. Formation du type matériel : GI ou acier au carbone
3. Cadre de machine : acier de haute catégorie soudé et gâchant le traitement
4. Matériel d'axe : traitement de gâchage en acier de la haute catégorie 40Cr (HB220-260)
5. Diamètre d'axe : Φ 65mm
6. Rapport : Incidence de HRB (marque chinoise supérieure)
7. Matériel de rouleau : acier de la haute catégorie GCr15, et surface de rouleau avec le ≥ dur 0.05mm de chrome
8. Formation de la station : stations du ≈ 18
9. Formation de la vitesse : 0-15m/min à l'exclusion de temps de poinçon/coupe
10. Formation du moteur : ≈15KW
11. ≈ réglable1.5KW de moteurde largeur
12. Ajustement de taille : ajustement de courant électrique
13. Type d'entraînement : Commande à chaînes

6). Coupe hydraulique et station hydraulique

1. Type de coupe : Courrier-coupe hydraulique après la formation de petit pain,
2. En coupant, arrêt de machine
3. Matériel de lame de coupe : Cr12Mov, éteignent le traitement, HRC58-62
4. Puissance hydraulique de station : 15KILOWATTS

7). Système de contrôle de PLC

1. La ligne entière est commandée par PLC importé, interface homme-machine d'écran tactile d'affichage à cristaux liquides. Les gens agissent l'un sur l'autre avec le PLC. Opérateur en plaçant le programme pour courir automatiquement (contrôle programmable) pour surveiller et commander le processus, pour réaliser l'opérateur pour commander la chaîne de production et pour modifier les paramètres de contrôle, et le suivi en temps réel du statut d'équipement, des paramètres d'emploi et de l'indication de défaut. Travaillez l'arrangement numérique de longueur de morceau, longueur de morceau de travail réglable. Suivi en temps réel d'indication fonctionnante de statut et de défaut d'équipement.
2. Opération : manuel/automatique. Il est commode à l'entretien avec le modèle manuel et il y a le fond d'arrêt d'urgence là-dessus.

8). Tableau de fin de bande

1. Forme : Structure de soudure en acier, support puissance du NO- de sortie
2. Quantité : 1 morceau
